氣動調節蝶閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：多條生產流水線，充足的備貨，縮短了交貨期！

銷售：021-32051999
銷售：021-32050777
傳真：021-66099555

詳情介紹

產品介紹
服務承諾
訂貨流程

ZMAW氣動薄膜調節蝶閥/ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

氣動調節蝶閥主要技術參數

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。

氣動調節蝶閥主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍℃
閥體閥板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表為各種材料的使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低，高使用溫度，其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。

氣動調節蝶閥薄膜式執行機構主要技術參數

型號	ZMA-2	ZMA-3	ZMA-4	ZMA-5
you效面積 cm2	280	400	630	1000
行程 mm	16	25	40	60
彈簧范圍 KPa	20～100 ； 40～200 ； 20～60 ； 60～100

氣動調節蝶閥活塞式執行機構主要技術參數

型號	活塞直徑 mm	you效面積 cm2	大行程 mm	大操作壓力 KPa	大輸出力 N
ZSC-45	250	484	60	500	21800

氣動調節蝶閥性能指標

執 行機構				薄膜式執行機構			活塞式執行機構
類別				不帶定位器		帶定位器	帶定位器
				彈簧范圍 KPa
				20～100 40～200	20～60 60～100
項目	基本誤差%			±8	-	±2.0	±2.0
	回差%			6	-	2.0	2.0
	死區%			5	-	0.8	0.8
	始終點偏差%	氣開	始點	±4.0	±4.0	±2.0	±
			終點	±8	±8
		氣關	始點	±8	±8
			終點	±4.0	±4.0
	額定轉角偏差%			±2.5
	允許泄漏量1/h			2×10-2×閥的額定容量

氣動調節蝶閥允許壓差 MPa

配用執行機構型號		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
配用執行機構型號		0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
公稱通徑mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.0150 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.00741)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括號內數值為帶定位器的允許壓差。

氣動調節蝶閥主要外形尺寸

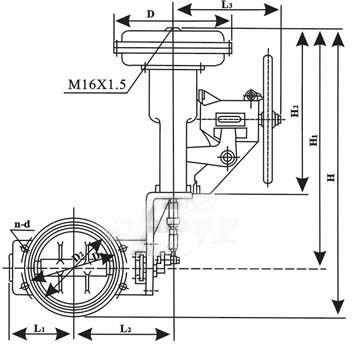

ZMAW氣動薄膜調節蝶閥

外形尺寸

公稱通徑	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法蘭端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210	4-18	654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376	12-23	1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1120	1175	735	810	28-30	1711	1124			180	200

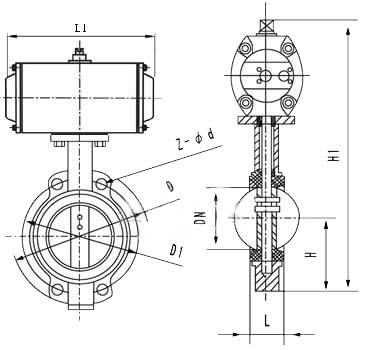

ZSRW、ZSCW氣動活塞調節蝶閥

外形尺寸

公稱通徑DN		結構長度 (標準值)		連接尺寸
公稱通徑DN		L		H	H1	PN0.6MPa			PN1.0MPa
毫米	英寸	法蘭式	對夾式	H	H1	D	D1	Z-d	D	D2	Z-d
50	2	108	43	100	400	140	110	4--14	165	125	4--18
65	21/2	112	46	115	420	160	130	4--14	185	145	4--18
80	3	114	49	120	138	190	150	4--18	200	160	8-18
100	4	127	56	130	524	210	170	4--18	220	180	8-18
125	5	140	64	150	570	240	200	8-18	250	210	8-18
150	6	140	70	170	743	265	225	8-18	285	240	8-22
200	8	152	76	200	767	320	280	8-18	340	295	8-22
250	10	165	76	235	790	375	335	12-18	395	350	12-22
300	12	178	83	300	890	440	395	12-22	445	400	12-22
350	14	190	92	325	954	490	445	16-22	505	460	16-22
400	16	216	102	355	1070	540	495	16-22	565	515	16-26
450	18	222	114	390	1140	595	550	20-22	615	565	20-26
500	20	229	127	420	1200	645	600	20-26	670	620	20-26
600	24	267	154	490	1380	755	705	24--26	780	725	20-30
700	28	292	165	550	1580	860	810	24--30	895	840	24--30
800	32	318	190	640	1760	975	920	24--30	1015	950	24--33
900	36	330	203	710		1075	1020	24--30	1115	1050	28-33
1000	40	410	216	770		1175	1120	28--30	1230	1160	28-36
1200	48	470	254	890		1405	1340	32-33	1450	1380	32-39

良好的品質、優良的服務奇高為你創造更多價值！

“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹栏癜凑?span lang="EN-US">IS09001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：

產品標準：

產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務：

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。

訂單流程：

1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141

2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知：

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便及時安排發貨。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。

對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。

聲明	本文中所有文字、數據、圖片均只適用于參考，氣動調節蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：4000-700-665。若無說明,本文章均為原創，轉載時請注明本文地址，謝謝合作！
